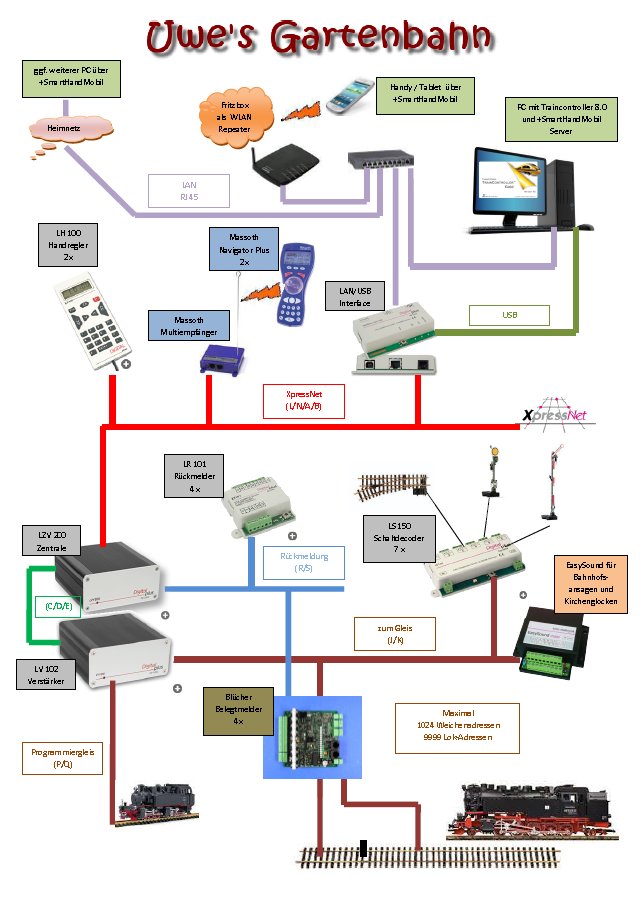

Die Steuerung meiner Gartenbahn ist aus verschiedenen Komponenten Zusammengesetzt

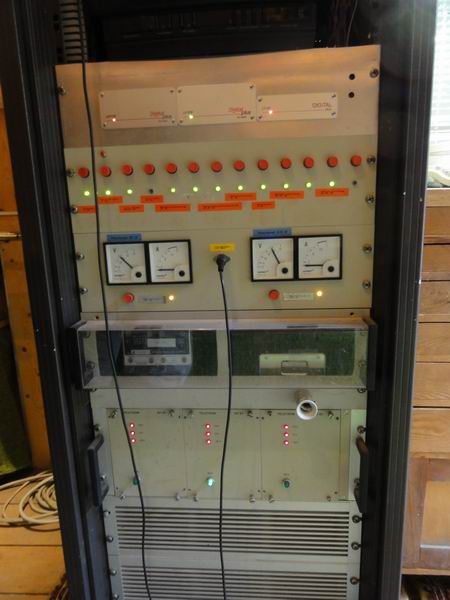

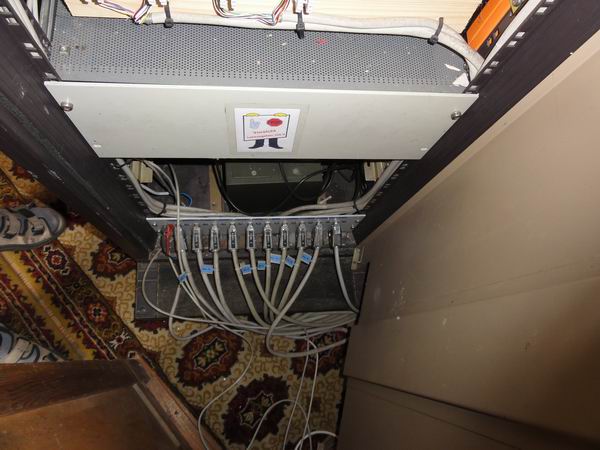

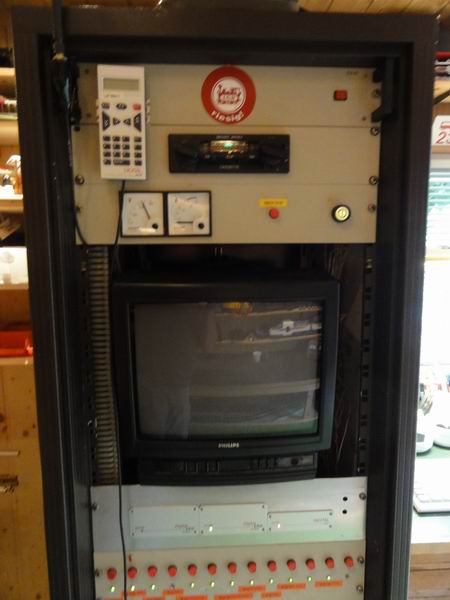

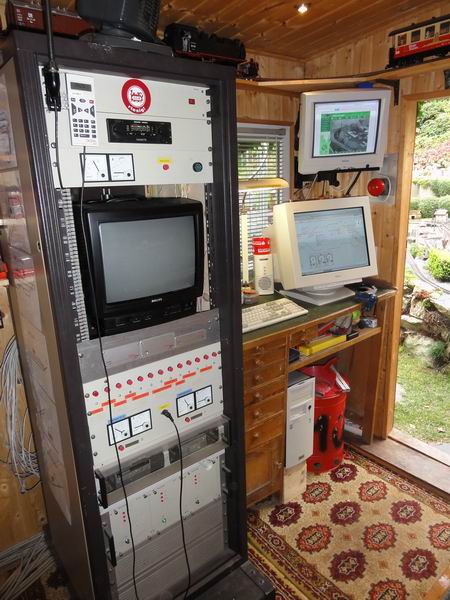

Die komplette Steuerung der Gartenbahnanlage ist in einem auf Rollen stehenden 19" Reck von 2 m Höhe untergebracht. Alle Leitungen die aus dem Reck zur Anlage führen sind über 36 polige SUB D Stecker geführt, sie laufen dann im Garten unter der Anlage in einem 100'er Abflussrohr entlang, und können so jederzeit ausgewechselt werden.

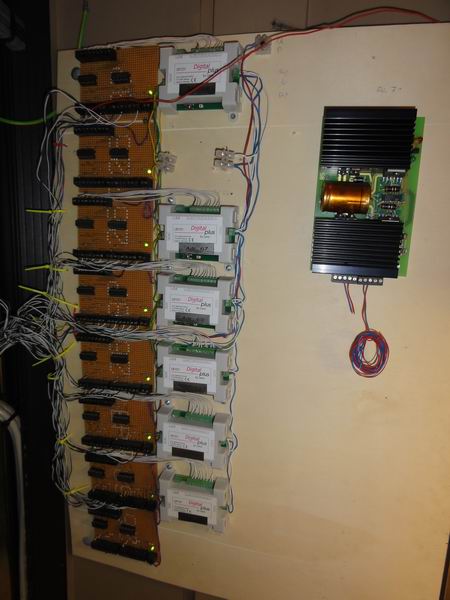

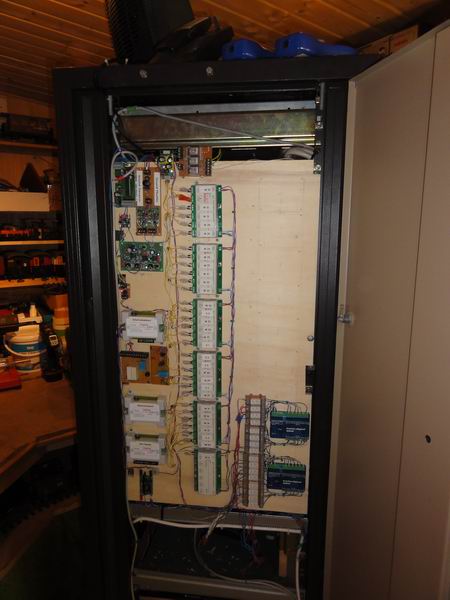

Die komplette Verdrahtung der Anlage erfolgt im Reck, d.h. alle Leitungen für Weichen, Signale, Reedkontakte usw. werden erst in das Reck geführt und dann dort weiterverdrahtet. Im Garten (Außenbereich) gibt es deshalb nur Klemmstellen für Beleuchtungen, diese sind aber um Kontaktschwierigkeiten zu vermeiden mit speziellen Quetschverbindern ausgeführt.

Die Steuerung der Anlage erfolgt komplett Digital, es können momentan bis zu 40 Ausgänge geschalten werden (Weichen, Signale, Bockkransteuerung, Schranken usw.). Für die automatische Steuerung über den PC stehen  64 Eingänge für Reedkontakte zur Verfügung. Der Datenaustausch Digitalzentrale <=> PC erfolgt über ein Interface an COM 1 des PC's. Der maximale Fahrstrom beträgt 13 Ampere und wird von zwei Verstärkern (LV 200 und LV100) geliefert.

Die einzelnen Stromkreise für verschiedene Verbraucher (Beleuchtungen, Mühlenantrieb, Sägewerk, Soundbausteine, Weichenheizung usw.) werden über zwei Relaiskarten mit je 8 Ausgängen geschaltet, diese sind an den beiden Schnittstellen LPT 1 und LPT 2 des PC's angeschlossen.

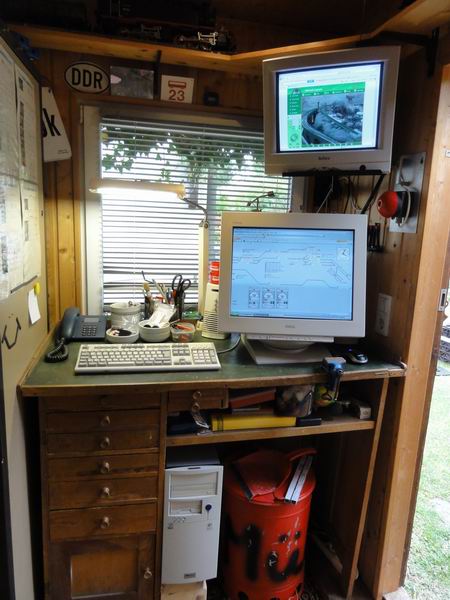

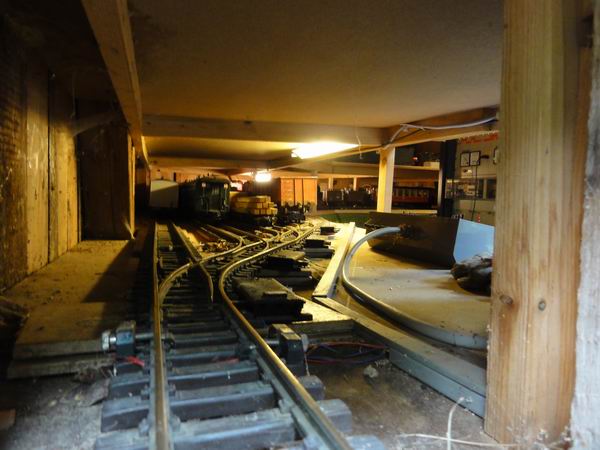

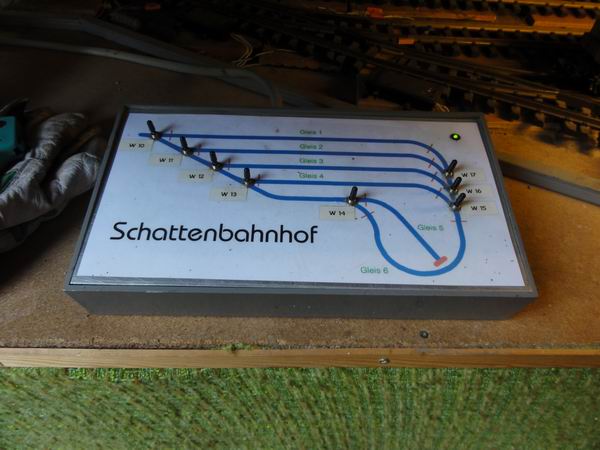

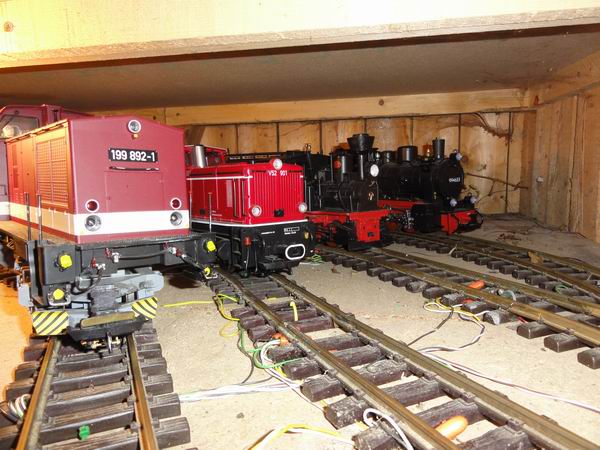

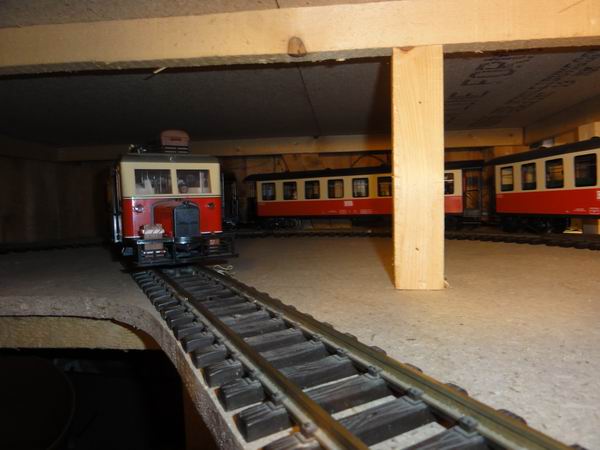

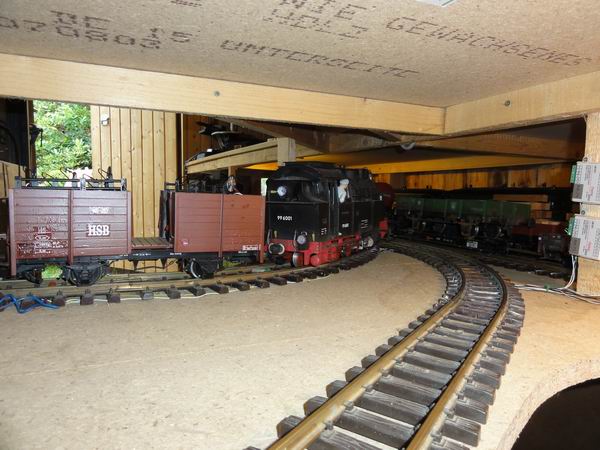

Mit dem Modellbahnsteuerungsprogramm Railroad & Co kann die Anlage manuell, halbautomatisch sowie auch vollautomatisch betrieben werden. Das heißt bei manuellem betrieb werden alle Weichen, Signale und Lokomotiven mit der Maus geschaltet bzw. bedient. Bei halbautomatischem Betrieb können einzelne Züge mit dem "Fahrdienstleiter" gesteuert werden dabei übernimmt der Rechner alle weiteren Aufgaben wie die Fahrstraßenschaltung bzw. das Beschleunigen und Abbremsen der Züge. Bei Vollautomatik steuert der Rechner alle Funktionen inklusive der Zugfolge und des Schattenbahnhofes. Weiterhin sind zur jederzeit manuelle Eingriffe mit den Handreglern (2x LH200, 2x "mobile control", 1x XPA Phon-Adapter) möglich.

Für den mobilen Betrieb der Anlage sind 2 ESU "mobile control" Regler und ein schnurloses Telefon, dass über einen Adapter, an die Digitalzentrale angeschlossen ist vorhanden. Mit diesen kann man alle Lokdekoder und Weichen steuern. Das Programmieren der Decoder erfolgt über den Handregler oder über den PC.

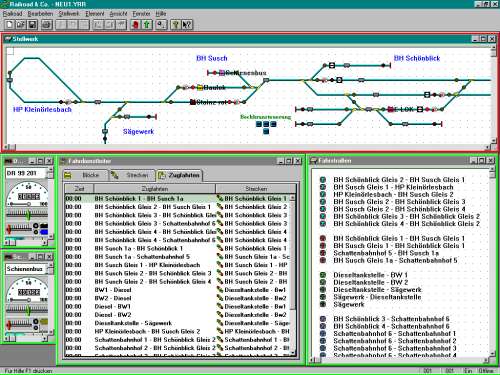

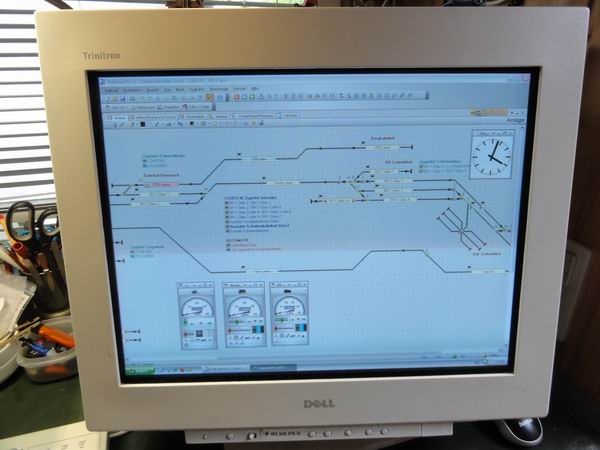

Bildschirmübersicht des PC Steuerungsprogramms Railroad & Co
